Remplacement du filtre CO² LW

Changement de cartouche filtrante CO2 comme suit :

1) L'unité a été éteinte et protégée contre un redémarrage inattendu.

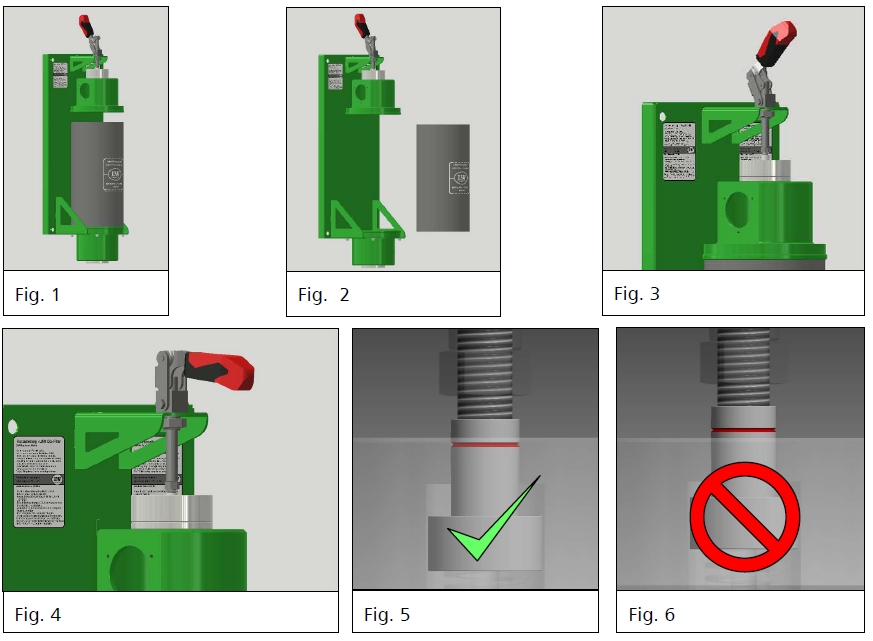

2) Ouvrir la genouillère de type "pousser tirer" du filtre à CO2 (Fig. 1).
3) Retirez la cartouche filtrante CO2 (Fig. 2) (Référence 010381). Éliminer le plus écologiquement possible, voir consignes de sécurité et normes locales en vigueur.
4) Vérifiez les joints toriques du boîtier de l'adaptateur du filtre à CO2 et remplacez-les si nécessaire (référence 010365).
5) Ouvrez l'emballage de la nouvelle cartouche filtrante et insérez soigneusement la cartouche filtrante dans le logement.
6) Assurez-vous que la cartouche du filtre à CO2 est dans la bonne position (Fig. 3).
7) Fermez la genouillère de type "pousser tirer" du filtre à CO2 (Fig. 4). Il est important que la cartouche filtrante soit correctement tendue.
Le boulon de tension est marqué d'une rainure de marquage, qui doit être immergée dans la plaque de pression lorsque la cartouche filtrante CO2 est tendue (Fig. 5), mais pas sur la tige du boulon de tension. Si la rainure de repérage du boulon de tension ne s'aligne pas avec la marque de pression (Fig. 6), elle doit être réajusté.
